L’alimentatorillo
Piccolo alimentatore stabilizzato a tensione fissa da 1A

By prof.

Si, si , lo so, ci sono tanti schemi cosi, ma visto che può sempre servire e c’è pronto anche lo stampato, perché non inserirlo?

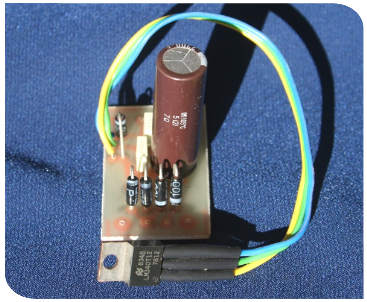

Eccolo a voi, un piccolo pcb molto grazioso e compatto. L’integrato può esser montato sia sullo stampato sia esternamente collegato con fili e… ultima “chicca” è modulare, in pratica se ne possono affiancare 2-3-4-5-6-ecc su di un’unica basetta. Il circuito è semplice da realizzare e non comporta grosse difficoltà. Non dimenticate di raffreddare l’integrato con il dissipatore e se decidete di raffreddarlo con la scatola non dimenticate che il case dell’integrato risulta collegato elettricamente al terminale negativo dell’alimentatore. Come il solito raccomando di leggere il disclaimer, come si dice, è importante sapere !!

Scarica l'immagine del P.C.B. (10x15cm)
