Cavo Flessibile per Canon 350 d

By Prof.

Pubblico questo schema con enorme piacere perché rappresenta un ponte ideale fra ciò che sono le mie due principali passioni: l'elettronica e la fotografia.Trattasi di un bel flessibile, elemento fondamentale per poter realizzare foto notturne senza imprimere movimento alla macchina fotografica. Questo apparato una volta era realizzato esclusivamente da parti meccaniche, si comprava direttamente presso un rivenditore d'accessori fotografici e rappresentava una meta necessaria un po' per tutti gli appassionati della fotografia. Trovandomi un po' in difficoltà per acquistare l'accessorio originale a causa della mancanza dei negozi “giusti” mi sono trovato ad affrontare faccia a faccia con la macchina fotografica il problema.

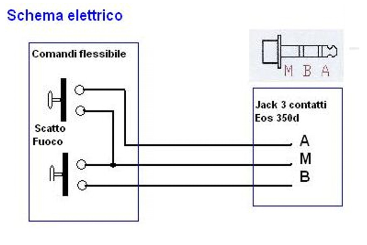

Ciò che troverete in quest'articolo è il frutto del mio impegno, un lavoro partito dalla macchina fotografica e dalle mie conoscenze dell'elettronica. Il circuito è molto semplice, quindi facilmente realizzabile ed il funzionamento è garantito proprio dalla sua semplicità. Come al solito, consiglio chi non ha conoscenza alcuna d'apparati e componenti elettronici di evitare la costruzione delle parti descritte. Clicca qui e leggi con attenzione. Il materiale necessario per questa realizzazione è composto da 2 pulsanti normalmente aperti, uno spinotto jack a tre contatti da 2,5 mm, un contenitore sufficientemente grande per contenere i due pulsanti ed uno spezzone di filo a tre conduttori sufficientemente lungo.Termino l'articolo richiamando l'attenzione sul fatto che le cariche statiche danneggiano i circuiti Cmos, quindi evitate di saldare componenti elettrici/elettronici su circuiti collegati alla macchina fotografica.

Buon Lavoro.
